Gruppo strumentazione del trasduttore di coppia delle ruote

Caratteristiche

  • Trasduttore di coppia resistente alle intemperie integrato, anello di contatto, encoder e amplificatore
  • Trasduttore di coppia resistente alle intemperie disponibile in una varietà di capacità di carico*
  • Encoder ad alta precisione con uscite di 60, 256, 360, 500 o 512 ppr
  • Anello di contatto impermeabile a 10 circuiti con capacità di 5 canali dati
  • Amplificatori di precisione con estensimetri e/o termocoppie
  • costruzione durevole
  • Personalizzabili

Descrizione

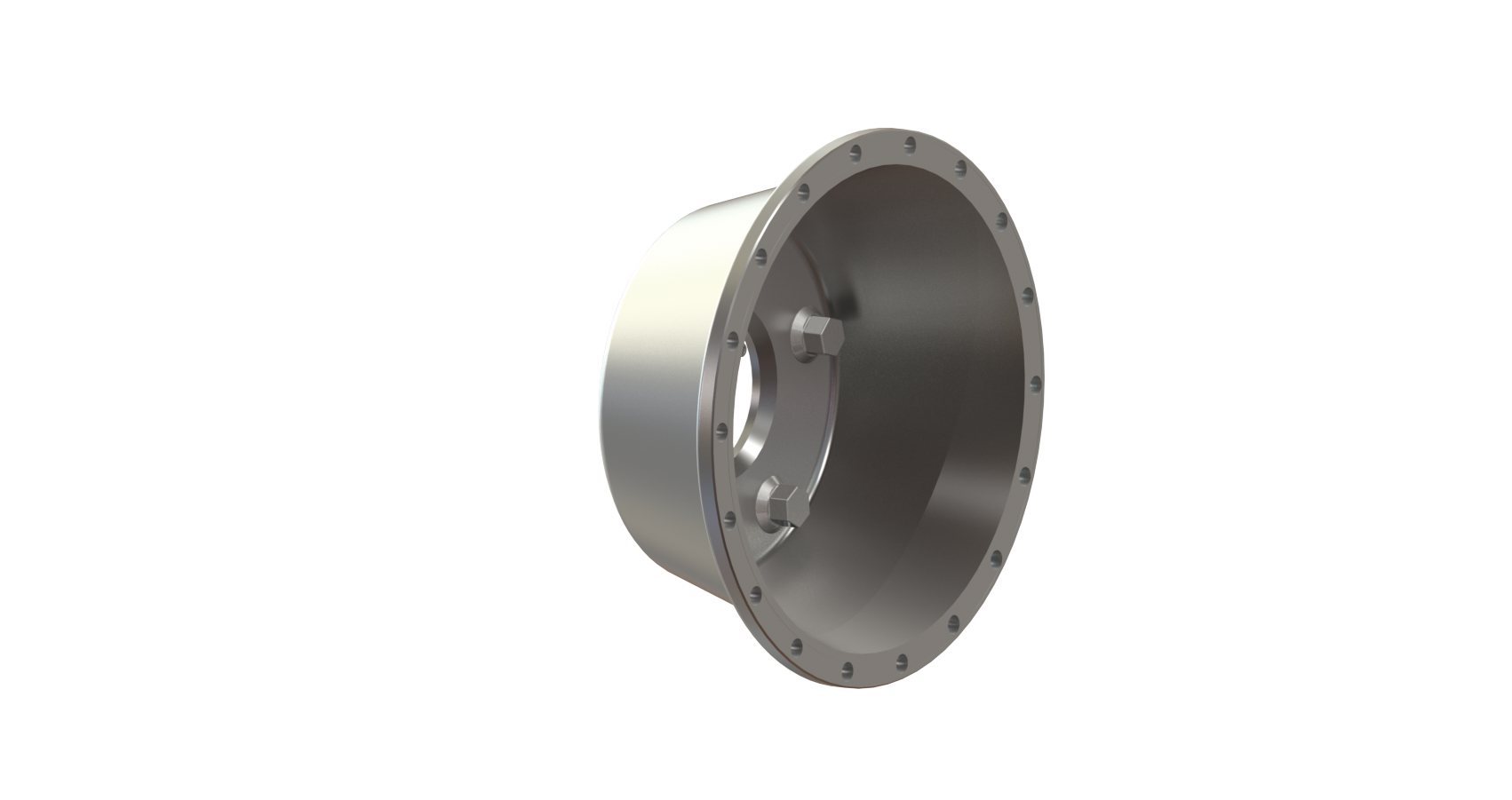

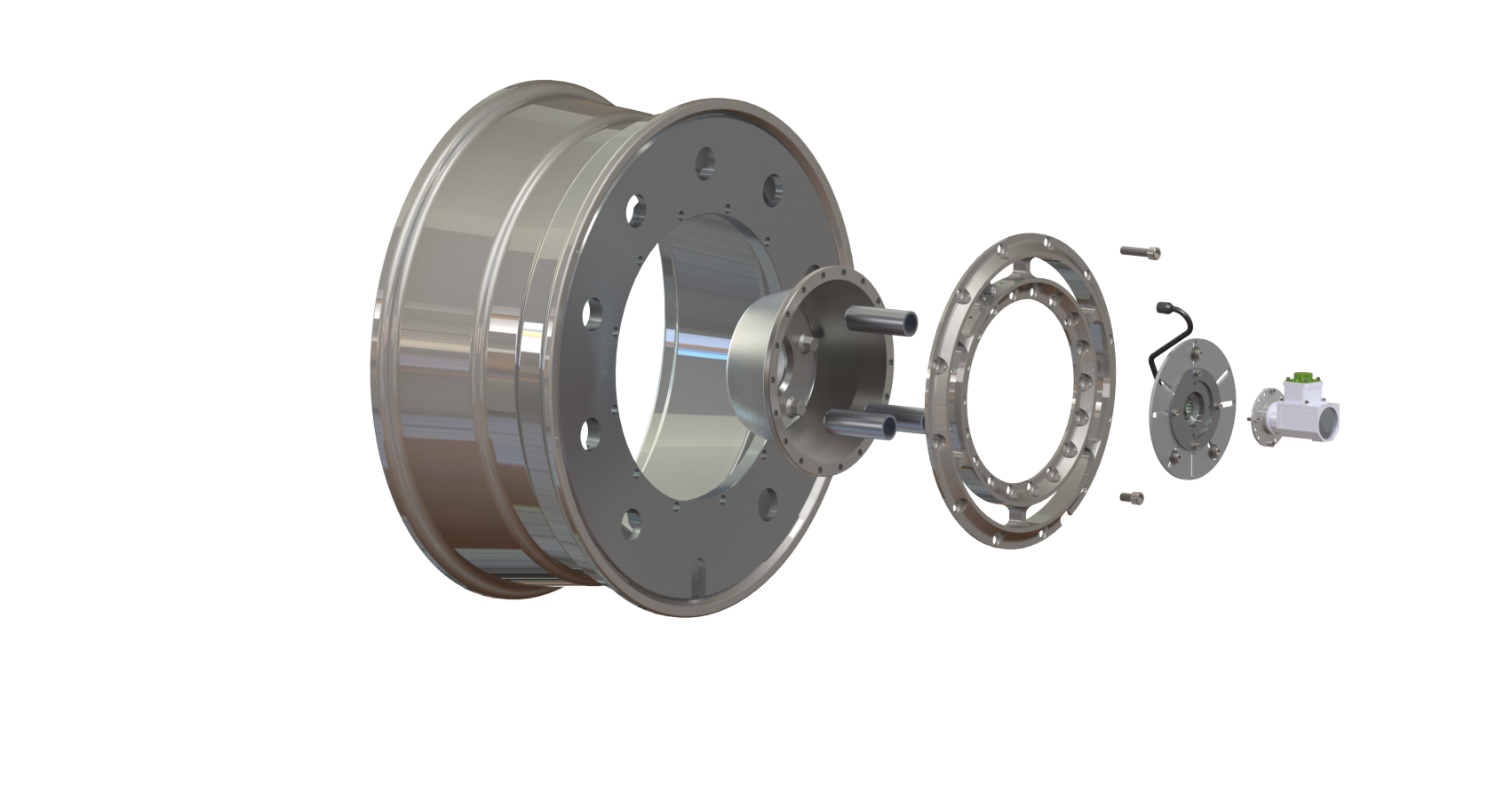

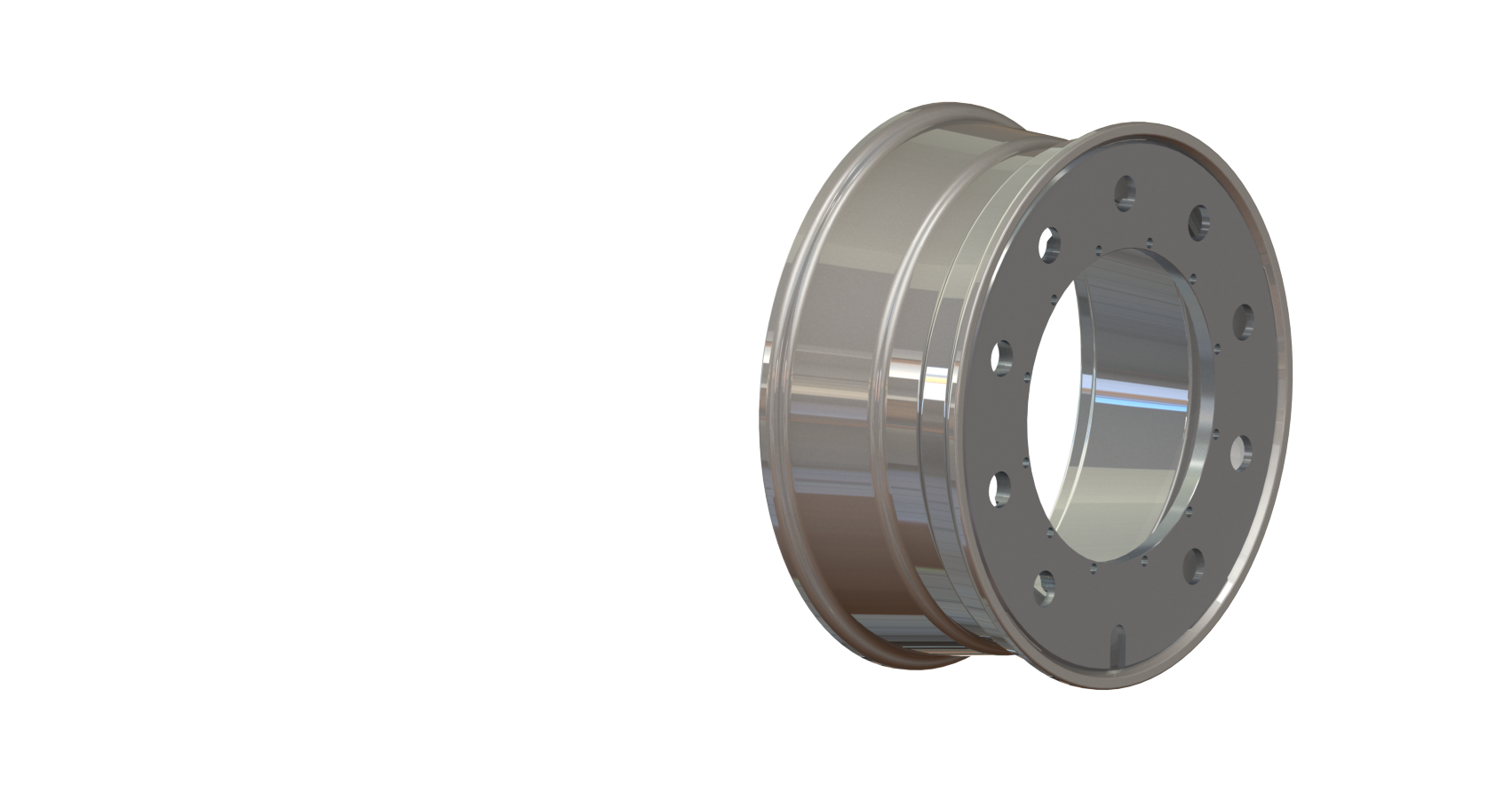

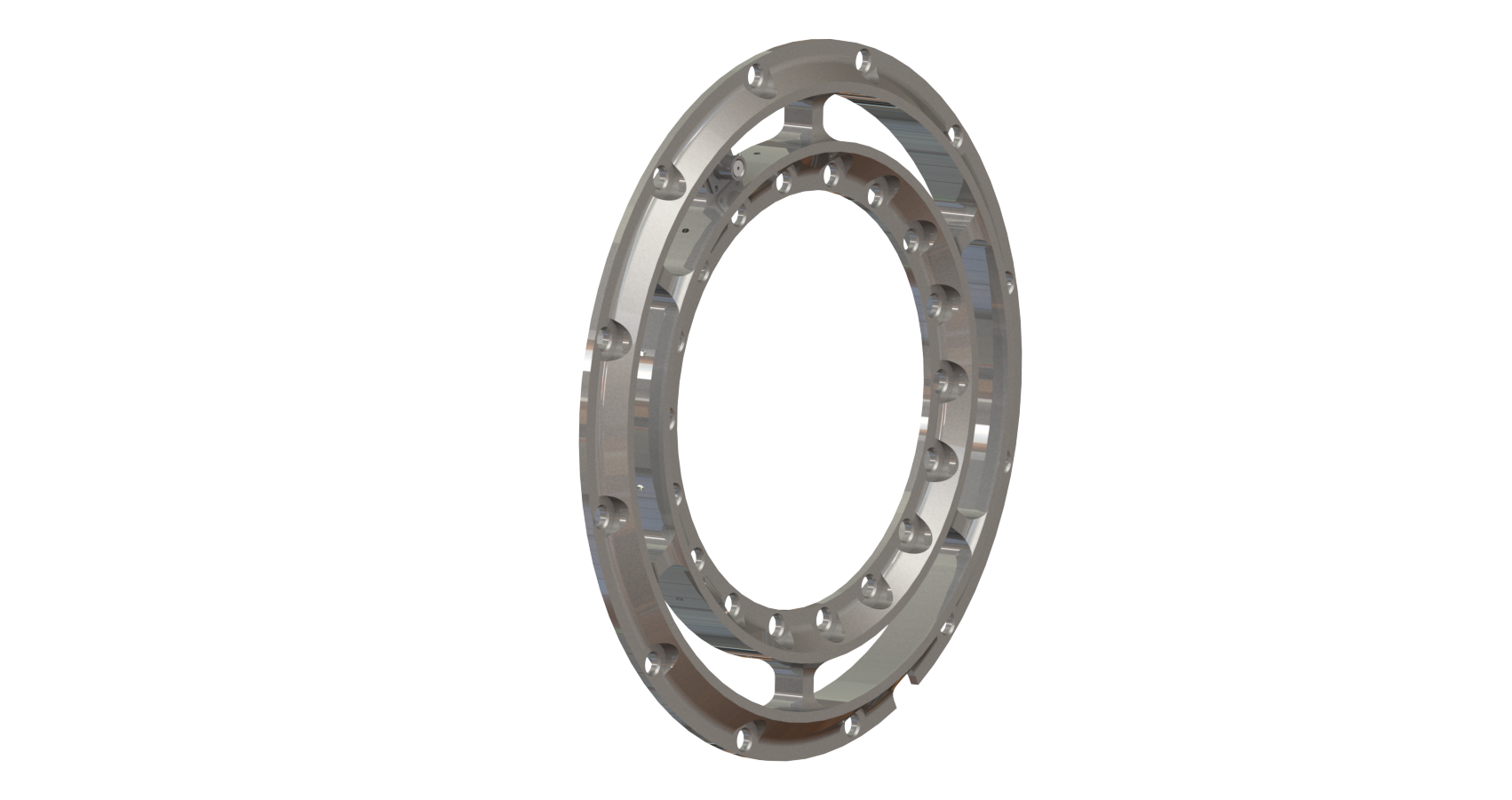

Michigan Scientific's Gruppo strumentazione del trasduttore di coppia delle ruote è ideale per la raccolta di dati nelle applicazioni su ruote. Il gruppo è costituito da un trasduttore di coppia della ruota che fornisce un canale di dati di coppia, un anello di contatto resistente alle intemperie a 10 circuiti con encoder a impulsi e può ospitare più estensimetri e amplificatori rotanti per termocoppie, tutti racchiusi in un alloggiamento resistente alle intemperie. Il torsiometro si collega agli adattatori che simulano i cerchi delle ruote di produzione. Il sistema di adattatori viene fabbricato generando un profilo del cerchione originale e progettando un adattatore per mozzo e un adattatore per cerchione che duplicano le dimensioni critiche del cerchione originale. L'adattatore del mozzo si fissa al cerchio del bullone interno del trasduttore di coppia e l'adattatore del cerchio si fissa al cerchio del bullone esterno. La strumentazione è montata utilizzando MSC componenti di montaggio della ruota.

L'accuratezza dei dati superiore si ottiene posizionando amplificatori di precisione sul lato rotante dell'anello collettore. Questa configurazione migliora notevolmente la qualità del segnale perché l'amplificatore si trova più vicino al sensore, riducendo gli errori dovuti a cavi lunghi, variazioni di resistenza del connettore, interferenze elettromagnetiche e gradienti di temperatura attraverso i contatti ad anello scorrevole.

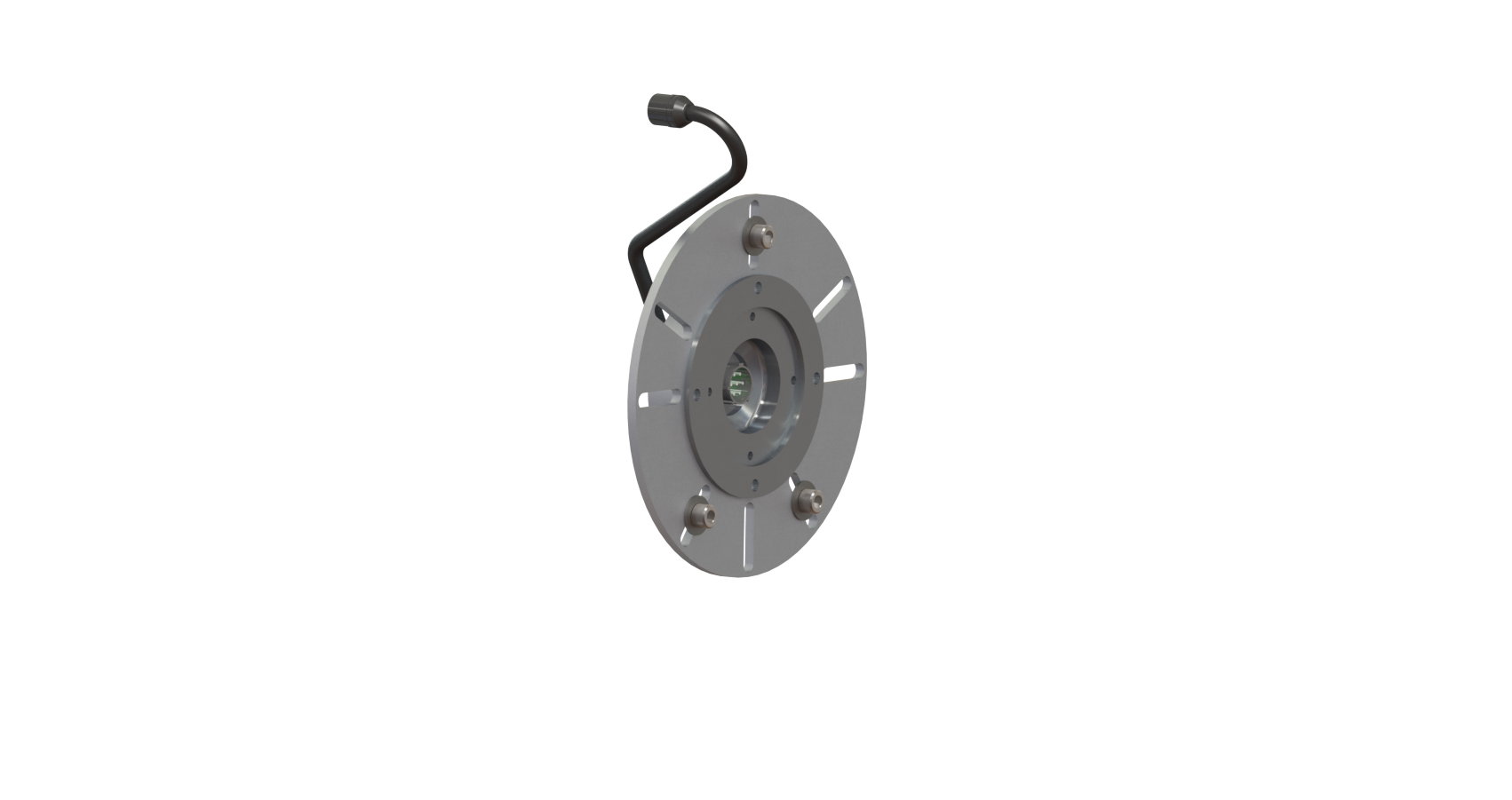

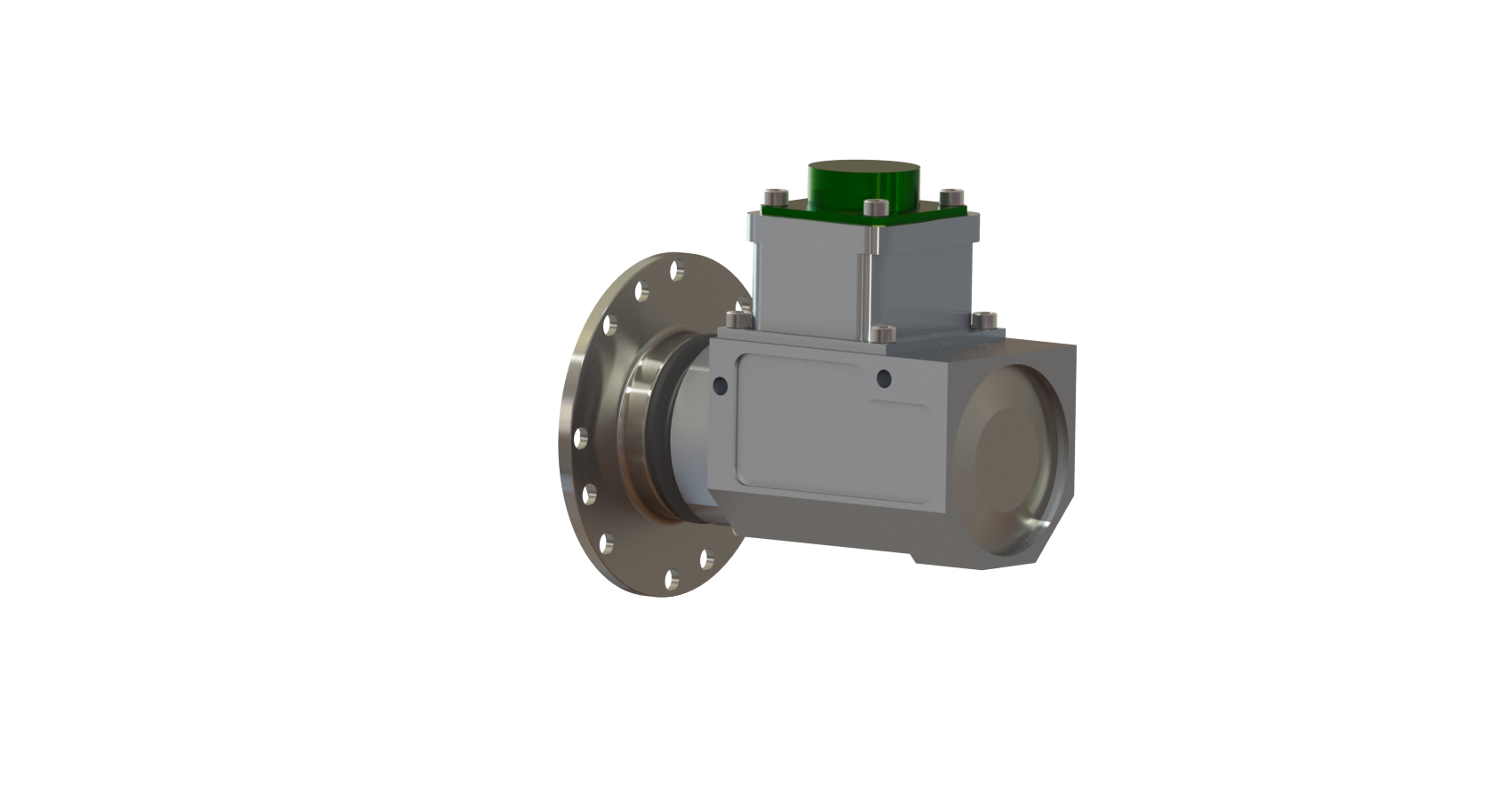

Il gruppo collettore/codificatore/amplificatore include una piastra di adattamento progettata per adattarsi a una varietà di modelli di cerchi dei bulloni delle ruote. I collegamenti dei cavi sono sigillati sull'estremità fissa dell'anello di contatto con un cappuccio metallico resistente alle intemperie con un connettore in stile militare. Tutti i componenti dell'assieme sono durevoli e progettati per resistere a severi ambienti di prova.

Il Gruppo strumentazione del trasduttore di coppia delle ruote può essere personalizzato per soddisfare i requisiti di test dell'utente. Se sono necessari ulteriori canali di estensimetri e/o termocoppie, sono disponibili modelli di collettori ad anello con capacità di canale maggiore. Gli amplificatori aggiuntivi possono essere disposti intorno alla piastra dell'adattatore della ruota.
