MicroTC-* (fuori produzione il 02/2022)

Caratteristiche

  • Connettore per termocoppia e amplificatore in una piccola unità
  • Il segnale di ingresso della termocoppia non lineare viene convertito in tensione di uscita lineare
  • Il segnale in ingresso viene amplificato a 5 mV/ °C
  • Giunto freddo compensato
  • Unità disponibili in tipo K
  • Larghezza di banda del segnale 2.35 kHz
  • Disponibili opzioni a doppia alimentazione (MicroTC-D) o singola (MicroTC-S).

DESCRIZIONE

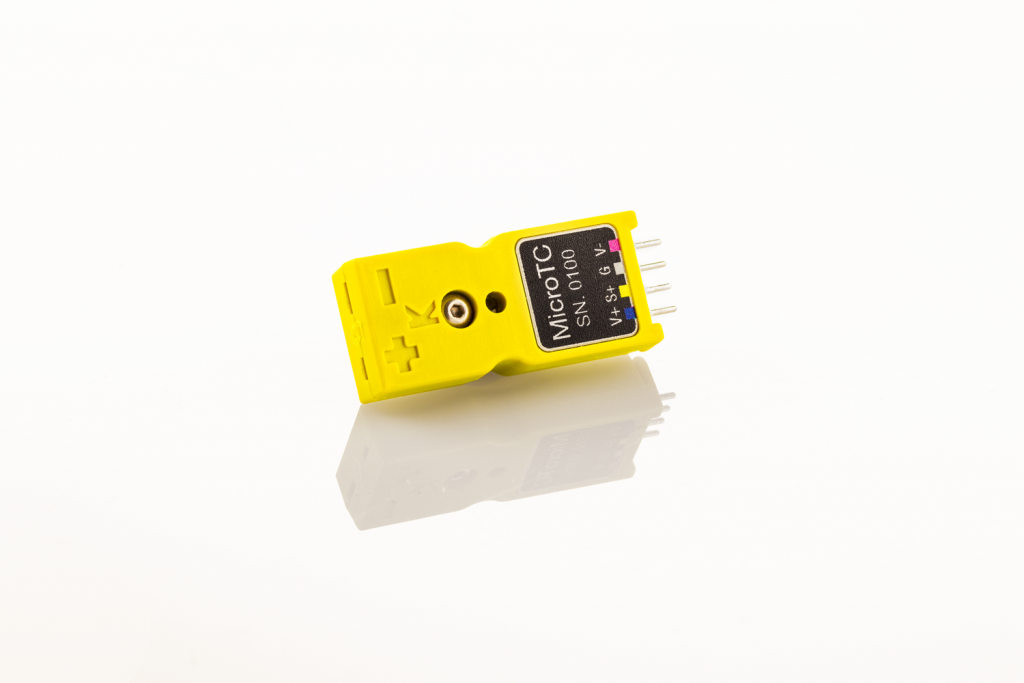

Lo MicroTC-* Amplificatore a termocoppia lineare è il più piccolo pacchetto di amplificatori per termocoppie di Michigan Scientific. Un connettore per termocoppia maschio miniaturizzato standard si collega direttamente all'unità e i terminali a saldare sul retro consentono un facile collegamento per alimentazione e segnale. Un foro passante al centro dell'unità ne consente il montaggio su una superficie o il fissaggio al connettore di accoppiamento.

L'amplificatore fornisce la compensazione della giunzione fredda e amplifica il segnale della termocoppia a 5 mV/°C lineari in un intervallo misurabile da -50 °C a +400 °C. L'intervallo misurabile si espande da -200 °C a 1360 °C con l'uso di polinomi di post-elaborazione. L'amplificatore accetta un'ampia gamma di alimentatori e sono disponibili configurazioni separate per alimentatori doppi o singoli.

Lo MicroTC-* è disponibile nelle configurazioni per alimentazione doppia (MicroTC-D) o singola (MicroTC-S). Meccanicamente queste due opzioni sono identiche fatta eccezione per l'eliminazione del terminale a V nella monoalimentazione. Dal punto di vista elettrico, l'unità di alimentazione singola non può misurare temperature inferiori a 5 °C. Il limite di misurazione superiore è lo stesso per entrambi i modelli.
