Gruppo collettore per strumentazione 101

Nel 1960, la Michigan Scientific Corporation (MSC) ha aperto i battenti e ha iniziato a vendere gli anelli di contatto per la strumentazione. Da lì l'azienda ha continuato a spingere i limiti di ciò che il loro prodotto poteva fare, arrivando persino a realizzare un gruppo a 240 canali utilizzato per testare i compressori centrifughi alla NASA. Noi di Michigan Scientific siamo certamente entusiasti degli anelli di contatto, ma molte persone non sanno nemmeno cosa siano gli anelli di contatto. Quindi ecco le basi:

Applicazioni

Applicazione dell'anello di contatto SR10

Un anello collettore di estremità dell'albero SR10 può essere montato su un albero di un cambio.

I gruppi di anelli di scorrimento sono stati utilizzati in settore automobilistico, aerospaziale, robotica, agricolo, energiae industrie mediche. Sono un modo semplice per ottenere i segnali del sensore da una parte rotante. Sono comunemente usati per testare temperatura, ceppo dell'albero di trasmissione automobilistico, coppia, sollecitazioni, vibrazioni e misure di accelerazione. Il rotore di un gruppo di anelli collettori ruota direttamente con la parte rotante dell'applicazione. Questo lo rende una piattaforma ideale per l'installazione di sensori su un albero rotante. Il segnale del sensore viene trasmesso attraverso un'interfaccia anello-spazzola, quindi può essere facilmente passato dallo statore dell'anello all'acquisizione dei dati.

Varietà di estremità dell'albero e tubolari

combo anello scorrevole

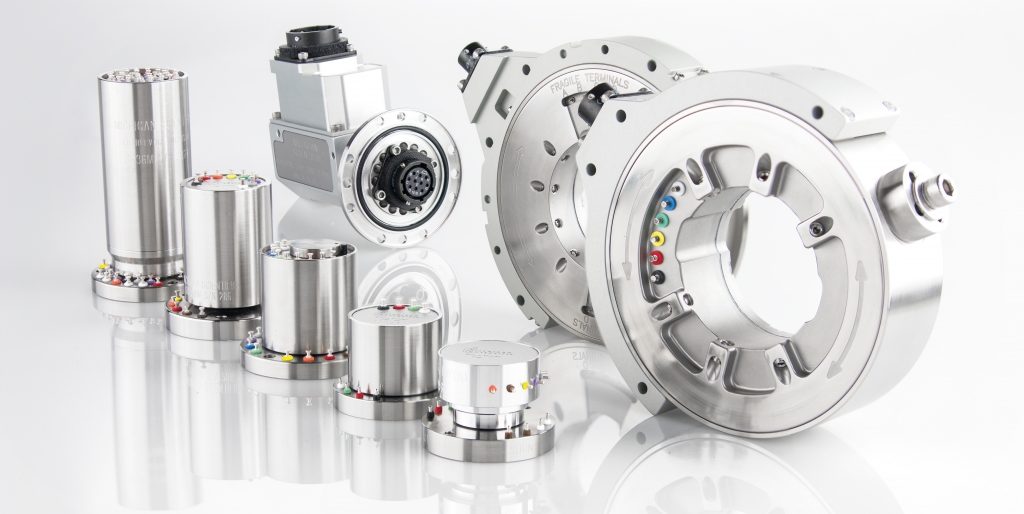

Sono disponibili diversi tipi di anelli di contatto per diverse applicazioni.

Gli anelli collettori sono disponibili in due varietà: fine dell'albero ed tubolare. La forma dei due collettori rotanti differisce sostanzialmente perché gli anelli collettori di estremità dell'albero sono progettati per montare all'estremità di un albero rotante, mentre la varietà tubolare si monta direttamente sull'albero rotante. Ciò rende gli assemblaggi di estremità dell'albero ideali per le applicazioni in cui vengono testate parti come ruote, scatole del cambio, motori e compressori. Gli anelli collettori tubolari sono generalmente utilizzati per applicazioni di misurazione dell'albero di trasmissione automobilistico. I gruppi di estremità dell'albero standard sono disponibili con fino a Connessioni 60, mentre i tubolari hanno generalmente fino a otto connessioni. Tuttavia, assemblaggi di anelli di contatto personalizzati può essere progettato per adattarsi a qualsiasi applicazione.

Sensori comuni

Una varietà di sensori può essere collegata a gruppi di anelli collettori, i più comuni dei quali sono termocoppie e estensimetri. Le termocoppie possono essere fissate a parti rotanti, come dischi dei freni o ruote, e instradate su un anello collettore montato all'esterno della ruota del veicolo. Montando la termocoppia in questo modo, le misurazioni della temperatura sono facilmente accessibili. Quando si utilizzano termocoppie, l'assieme deve essere mantenuto a una temperatura uniforme perché il surriscaldamento potrebbe portare a dati imprecisi. Gli estensimetri sono generalmente configurati come un ponte di Wheatstone, che non sono molto sensibili alle piccole variazioni di resistenza dell'anello di contatto. Gli amplificatori sono disponibili per entrambi termocoppia ed estensimetro sensori. L'uso di un amplificatore può fornire misurazioni precise in condizioni difficili come ambienti elettricamente rumorosi, bassi livelli di deformazione, alte velocità o vibrazioni.

Gli anelli di contatto per strumentazione di MSC sono robusti e compatti. Sono realizzati in metalli preziosi che riducono al minimo il rumore e consentono di utilizzare gli assemblaggi per segnali di strumentazione di basso livello. Sono disponibili modelli resistenti alle intemperie che forniscono risultati di test accurati anche nelle condizioni più avverse. Gli anelli di contatto dell'azienda definiscono lo standard del settore in termini di durata ed efficienza del design, rendendoli un'ottima scelta per il primo acquisto di anelli di contatto di chiunque.

Per saperne di più sugli anelli di contatto, contatta un ingegnere scientifico del Michigan oggi.
